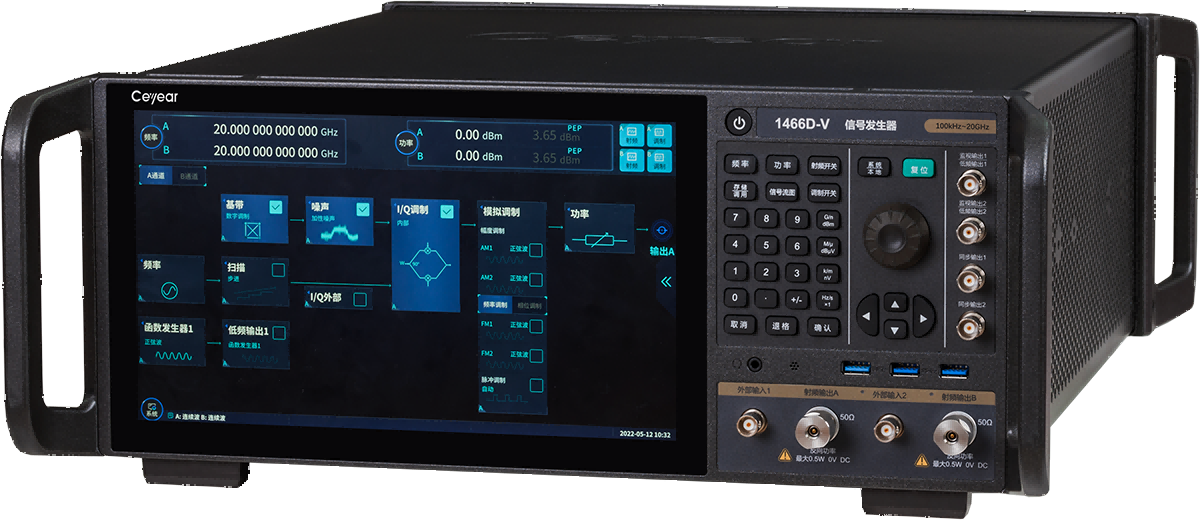

频率特性 |
频率范围 | 1466C-V：6kHz～13GHz 1466D-V：6kHz～20GHz 1466E-V：6kHz～33GHz 1466G-V：6kHz～45GHz 1466H-V：6kHz～53GHz 1466L-V：6kHz～67GHz | 频率 | N（内部YO谐波次数） |
6kHz≤f≤10MHz | - |
10MHz＜f≤50MHz | - |
50MHz＜f≤62.5MHz | 1/256 |
62.5MHz＜f≤125MHz | 1/128 |
125MHz＜f≤250MHz | 1/64 |
250MHz＜f≤500MHz | 1/32 |
500MHz＜f≤1GHz | 1/16 |
1GHz＜f≤2GHz | 1/8 |
2GHz＜f≤4GHz | 1/4 |
4GHz＜f≤8GHz | 1/2 |
8GHz＜f≤20GHz | 1 |
20GHz＜f≤40GHz | 2 |
40GHz＜f≤67GHz | 4 |
频率分辨率 | 0.001Hz |
频率切换时间 | ＜15ms |
时基老化率（典型值） | ±5×10 -10 /天（连续通电30天后） |
参考输出 | 频率 | 10MHz |
功率 | >+4dBm，至50Ω负载 |
参考输入 | 频率 | 1～100MHz，步进1Hz |
功率 | -5dBm～+10dBm，阻抗50Ω |
扫描特性 |
扫描模式 | 步进扫描 列表扫描 模拟扫描（斜坡扫描，选件S15） |
功率扫描（选件S16） |
模拟扫描（斜坡扫描） （选件S15） | 最大扫描速度 | 400MHz/ms ，f>4GHz |
扫描准确度 | ±0.05％扫宽（扫描时间100ms，在规定的100ms最大扫宽内） |
功率特性 |
最小功率 | 型号 | 标配 | 程控步进衰减器选件H01-90/120/130 |
1466C/D/E/G-V | -10dBm（可设置-20dBm） | 选件H01-130：-120.0dBm（可设置-150dBm） |
1466H/L-V | -10dBm（可设置-20dBm） | 选件H01-90：-90.0dBm（可设置-110dBm） 选件H01-120：-90.0dBm（可设置-140dBm） |
最大功率 （连续波，25±10°C） | 1466C-V |
频段 | 标配 | 程控步进衰减器选件 H01-130 H01-B130 | 大功率输出选件 H05-13 H05-B13 | 程控步进衰减器选件+大功率输出选件H01-130 H05-13 H01-B130 H05-B13 |
6kHz≤f≤50MHz | ≥+15.0 | ≥+15.0 | ≥+15.0 | ≥+15.0 |
50MHz＜f≤13GHz | ≥+15.0 | ≥+15.0 | ≥+20.0 | ≥+20.0 |
1466D-V |
频段 | 标配 | 程控步进衰减器选件 H01-130 H01-B130 | 大功率输出选件 H05-20 H05-B20 | 程控步进衰减器选件+大功率输出选件H01-130 H05-20 H01-B130 H05-B20 |
6kHz≤f≤50MHz | ≥+15.0 | ≥+15.0 | ≥+15.0 | ≥+15.0 |
50MHz＜f≤20GHz | ≥+15.0 | ≥+15.0 | ≥+20.0 | ≥+20.0 |
1466E-V |
频段 | 标配 | 程控步进衰减器选件 H01-130 H01-B130 | 大功率输出选件 H05-33 H05-B33 | 程控步进衰减器选件+大功率输出选件H01-130 H05-33 H01-B130 H05-B33 |
6kHz≤f≤50MHz | ≥+8.0 | ≥+8.0 | ≥+8.0 | ≥+8.0 |
50MHz＜f≤6GHz | ≥+12.0 | ≥+12.0 | ≥+20.0 | ≥+20.0 |
6GHz＜f≤18GHz | ≥+12.0 | ≥+12.0 | ≥+18.0 | ≥+18.0 |
18GHz＜f≤30GHz | ≥+12.0 | ≥+12.0 | ≥+17.0 | ≥+17.0 |
30GHz＜f≤33GHz | ≥+12.0 | ≥+12.0 | ≥+18.0 | ≥+18.0 |
1466G-V |
频段 | 标配 | 程控步进衰减器选件 H01-130， H01-B130 | 大功率输出选件 H05-45， H05-B45 | 程控步进衰减器选件+大功率输出选件H01-130 H05-45， H01-B130 H05-B45 |
6kHz≤f≤50MHz | ≥+8.0 | ≥+8.0 | ≥+8.0 | ≥+8.0 |
50MHz＜f≤6GHz | ≥+12.0 | ≥+12.0 | ≥+20.0 | ≥+20.0 |
6GHz＜f≤18GHz | ≥+12.0 | ≥+12.0 | ≥+18.0 | ≥+18.0 |
18GHz＜f≤30GHz | ≥+12.0 | ≥+12.0 | ≥+17.0 | ≥+17.0 |
30GHz＜f≤40GHz | ≥+12.0 | ≥+12.0 | ≥+18.0 | ≥+18.0 |
40GHz＜f≤45GHz | ≥+12.0 | ≥+12.0 | ≥+14.0 | ≥+14.0 |
1466H-V |
频段 | 标配 | 程控步进衰减器选件 H01-90/120， H01-B90/B120 | 大功率输出选件 H05-53， H05-B53 | 程控步进衰减器选件+大功率输出选件H01-90/120+H05-53， H01-B90/120+H05-B53 |
6kHz≤f≤50MHz | ≥+8.0 | ≥+8.0 | ≥+8.0 | ≥+8.0 |
50MHz＜f≤35GHz | ≥+8.0 | ≥+8.0 | ≥+17.0 | ≥+16.0 |
35GHz＜f≤40GHz | ≥+8.0 | ≥+8.0 | ≥+15.0 | ≥+13.0 |
40GHz＜f≤53GHz | ≥+8.0 | ≥+8.0 | ≥+20.0 | ≥+18.0 |
1466L-V |
频段 | 标配 | 程控步进衰减器选件 H01-90/120， H01-B90/B120 | 大功率输出选件 H05-67 H05-B67， | 程控步进衰减器选件+大功率输出选件H01-90/120+H05-67， H01-B90/120+H05-B67 |
6kHz≤f≤50MHz | ≥+8.0 | ≥+8.0 | ≥+8.0 | ≥+8.0 |
50MHz＜f≤35GHz | ≥+8.0 | ≥+8.0 | ≥+17.0 | ≥+16.0 |
35GHz＜f≤40GHz | ≥+8.0 | ≥+8.0 | ≥+15.0 | ≥+13.0 |
40GHz＜f≤53GHz | ≥+8.0 | ≥+8.0 | ≥+20.0 | ≥+18.0 |
53GHz＜f≤65GHz | ≥+8.0 | ≥+8.0 | ≥+18.0 | ≥+16.0 |
65GHz＜f≤67GHz | ≥+8.0 | ≥+8.0 | ≥+15.0 | ≥+12.0 |
功率准确度 （25±10°C） | 标配 |
功率 （dBm） 频率 | -10dBm＜P≤+10dBm | +10dBm＜P≤+25dBm | +25dBm＜P |
6kHz≤f≤50MHz | ±1.0dB | ±1.0dB | — |
50MHz＜f≤3GHz | ±0.5dB | ±0.5dB | ±1.0dB |
3GHz＜f≤20GHz | ±0.9dB | ±0.9dB | ±1.2dB |
20GHz＜f≤40GHz | ±1.0dB | ±1.0dB | — |
40GHz＜f≤50GHz | ±1.3dB | ±1.3dB | — |
50GHz＜f≤67GHz | ±1.8dB | ±1.8dB | — |
H01-130/120/90/50/B130程控步进衰减器选件 |
功率 （dBm） 频率 | -120dBm＜P≤-90dBm | -90dBm＜P≤-50dBm | -50dBm＜P≤+10dBm | +10dBm＜P≤+25dBm | +25dBm＜P |
6kHz≤f≤50MHz | — | ±1.5dB | ±1.0dB | ±1.0dB | — |
50MHz＜f≤3GHz | ±1.2dB | ±0.7dB | ±0.5dB | ±0.5dB | ±1.0dB |
3GHz＜f≤20GHz | ±1.8dB | ±0.9dB | ±0.9dB | ±0.9dB | ±1.2dB |
20GHz＜f≤40GHz | — | ±1.2dB | ±1.0dB | ±1.0dB | — |
40GHz＜f≤50GHz | — | ±1.5dB | ±1.3dB | ±1.3dB | — |
50GHz＜f≤67GHz | — | ±2.0dB | ±1.8dB | ±1.8dB | — |
功率分辨率 | 0.01dB |
功率温度稳定性 | 0.02dB/℃（典型值） |
输出阻抗 | 50Ω（额定值） |
源驻波比VSWR （内稳幅）（典型值） | 100kHz≤f≤20GHz | ＜1.6 |
20GHz＜f≤40GHz | ＜1.8 |
40GHz＜f≤67GHz | ＜2.0 |
最大反向功率 | 0.5W（0V DC）（额定值） |
频谱纯度 |
谐波 （在+10dBm与最大输出功率两者中的较小者） | 频率 | 标配 |
6kHz≤f≤3GHz | ＜-30dBc |
3GHz＜f≤67GHz | ＜-55dBc |
分谐波（在+10dBm与最大输出功率两者中的较小者） | 100kHz≤f≤20GHz | <-80dBc |
20GHz＜f≤40GHz | <-60dBc |
40GHz＜f≤67GHz | <-50dBc |
非谐波（在0dBm处，3kHz频偏以远） | 频率 | 选件H04-1 | 选件H04-2 |
6kHz≤f≤250MHz | ＜-58dBc | ＜-68dBc |
250MHz＜f≤4GHz | ＜-70dBc | ＜-80dBc |
4GHz＜f≤10GHz | ＜-70dBc | ＜-80dBc |
10GHz＜f≤20GHz | ＜-64dBc | ＜-74dBc |
20GHz＜f≤40GHz | ＜-58dBc | ＜-68dBc |
40GHz＜f≤67GHz | ＜-45dBc | ＜-45dBc |
单边带相位噪声 （dBc/Hz，在+10dBm或与最大输出功率两者中的较小者） | H04-1低相位噪声选件 |
频偏 频率 | 10Hz | 100Hz | 1kHz | 10kHz | 100kHz | 1MHz | 10MHz |
100MHz | — | ＜-118 | ＜-141 | ＜-148 | ＜-148 | — | — |
250MHz＜f≤500MHz | — | ＜-111 | ＜-130 | ＜-145 | ＜-143 | — | — |
0.5 GHz＜f≤1GHz | — | ＜-105 | ＜-124 | ＜-140 | ＜-138 | — | — |
1 GHz＜f≤2GHz | — | ＜-100 | ＜-118 | ＜-134 | ＜-132 | — | — |
2 GHz＜f≤4GHz | — | ＜-93 | ＜-113 | ＜-128 | ＜-126 | — | — |
4GHz＜f≤10GHz | — | ＜-85 | ＜-105 | ＜-120 | ＜-118 | — | — |
10GHz＜f≤20GHz | — | ＜-79 | ＜-99 | ＜-114 | ＜-112 | — | — |
20GHz＜f≤40GHz | — | ＜-73 | ＜-93 | ＜-108 | ＜-106 | — | — |
40GHz＜f≤67GHz | — | ＜-67 | ＜-87 | ＜-103 | ＜-101 | — | — |
67GHz＜f≤110GHz | — | ＜-61 | ＜-81 | ＜-97 | ＜-95 | — | — |
H04-2超低相位噪声选件 |
频偏 频率 | 10Hz | 100Hz | 1kHz | 10kHz | 100kHz | 1MHz | 10MHz |
100MHz | ＜-102 | ＜-118 | ＜-141 | ＜-148 | ＜-148 | ＜-148 | ＜-148 |
250MHz＜f≤500MHz | ＜-92 | ＜-112 | ＜-135 | ＜-146 | ＜-148 | ＜-150 | ＜-150 |
0.5GHz＜f≤1GHz | ＜-90 | ＜-110 | ＜-134 | ＜-144 | ＜-147 | ＜-150 | ＜-150 |
1GHz＜f≤2GHz | ＜-88 | ＜-104 | ＜-127 | ＜-138 | ＜-142 | ＜-148 | ＜-148 |
2 GHz＜f≤4GHz | ＜-82 | ＜-99 | ＜-122 | ＜-135 | ＜-136 | ＜-146 | ＜-148 |
4GHz＜f≤8GHz | ＜-77 | ＜-91 | ＜-115 | ＜-128 | ＜-128 | ＜-140 | ＜-150 |
8GHz＜f≤10GHz | ＜-77 | ＜-91 | ＜-115 | ＜-128 | ＜-128 | ＜-140 | ＜-154 |
10GHz＜f≤20GHz | ＜-71 | ＜-85 | ＜-109 | ＜-122 | ＜-122 | ＜-134 | ＜-152 |
20GHz＜f≤40GHz | ＜-63 | ＜-79 | ＜-99 | ＜-116 | ＜-116 | ＜-128 | ＜-142 |
40GHz＜f≤67GHz | ＜-57 | ＜-73 | ＜-94 | ＜-110 | ＜-110 | ＜-122 | ＜-136 |
调制特性 |
频率调制 （50MHz＜f≤50GHz,选件S11） | 最大频偏：N×20MHz（N为基波谐波次数） 准确度（1kHz速率，N×20kHz≤频偏<N×800kHz）： <± (2.5%×设置频偏+20Hz) 调制率（3dB带宽，N×500kHz频偏）：DC-10MHz 失真（1kHz速率，N×20kHz≤频偏<N×800kHz）：<1% |
相位调制 （50MHz＜f≤50GHz,选件S11） | 最大相偏： 正常模式：N×20.0rad（N为YO谐波次数） 宽带模式：N×2rad 低噪声模式：N×0.2rad 准确度（1kHz速率，N×0.2rad≤相偏＜N×8rad，正常模式）： <± (3%×设置相偏+0.01 rad) 调制率（3dB带宽）： 宽带模式 DC～10MHz（典型值） 失真（1kHz速率，N×0.8rad≤相偏＜N×8rad相偏，总谐波失真）：<0.8% |
幅度调制 （10MHz＜f≤50GHz,选件S11） | 最大深度：＞90％ 调制率（3 dB带宽, 30%调制深度）：DC～100kHz 准确度（1kHz调制率,30%调制深度）：±（5％×设置深度+1％） 失真（1kHz调制率，线性方式，总谐波失真，30%调制深度）：<1.0% |
脉冲调制（f＞50MHz， S13覆盖S12功能指标） | 脉冲调制选件S12 |
开关比 | ＞80dB |
上升下降时间 | ＜20ns |
重复频率 | 0Hz～25MHz |
最小脉宽 | 0.1μs |
窄脉冲调制选件S13 |
开关比 | ＞80dB |
上升下降时间 | ＜10ns |
重复频率 | 0Hz～25MHz |
最小脉宽 | 20ns |
低频输出/函数发生器（选件S14） | 支持频率/相位调制、幅度调制调制源输出 波形：正弦波，方波，三角波，锯齿波、噪声，双正弦，扫频正弦 频率范围：正弦波、双正弦、扫频正弦ＤＣ～10MHz；方波、三角波、锯齿波0.1Hz～1MHz 频率分辨率：0.1Hz 低频输出：幅度0～5Vpp（额定值），至50Ω负载 |
矢量调制精度（EVM，RMS%，校准后，0dBm，25℃±10℃） | 通用调制格式（码元速率4Msps，根奈奎斯特滤波器，α=0.3，QPSK格式，f＞100MHz）： 100MHz＜f≤4GHz ＜0.8% 4GHz＜f≤20GHz ＜1.0% 20GHz＜f≤40GHz ＜1.2% 40GHz＜f≤67GHz ＜1.4% CDMA（码元速率3.84Msps，根奈奎斯特滤波器，α=0.22，QPSK格式）： ＜0.7% (2GHz） 5GNR：（Test Model 3.1a,100MHz,256QAM,30kHz SCS，选件S01）： ＜0.85% (100MHz,3.5GHz） ＜1.0% (100MHz,10GHz） ＜1.2% (100MHz,28GHz） ＜1.8% (100MHz,42.5GHz） |
邻道功率比（ACPR，校准后，25℃±10℃） | CDMA：（码元速率3.84Msps，根奈奎斯特滤波器，α=0.22，QPSK格式，0dBm） ＞64dBc (2GHz） 5GNR：（Test Model 3.1a,100MHz,256QAM,30kHz SCS，选件S01） 1466C/D/E/F -V ＞52dBc (100MHz,3.5GHz, 0dBm） ＞51dBc (100MHz,10GHz，0dBm） ＞48dBc (100MHz,28GHz，0dBm） ＞42dB (100MHz,42.5GHz，0dBm） 1466H/L -V ＞52dBc (100MHz,3.5GHz, 0dBm） ＞51dBc (100MHz,10GHz, 0dBm） ＞46dB (100MHz,28GHz, +5dBm） ＞41dB (100MHz,42.5GHz, +5dBm） |
内部调制带宽 | （载波900MHz、2.6GHz、3.5GHz、10GHz、28GHz、42.5GHz，选件S01/02） H31-500/H31-B500选件：500MHz（多音，音调数量51，频率间隔10MHz，频响＜3.0dB）； H31-1000/H31-B1000选件：1GHz（多音，音调数量51，载波≥2.6GHz，频率间隔20MHz，频响＜4.0dB）； H31-2000/H31-B2000选件：2GHz（多音，音调数量51，载波≥3.5GHz，频率间隔40MHz，频响＜5.0dB）。 |
外部调制带宽 | （载波10GHz、28GHz、42.5GHz） 标配：2GHz（稳幅开环，I通道输入500mVpp正弦波，频响±5.0dB）； H33/H33-B：5GHz（f＞20GHz，稳幅开环，I通道输入500mVrms正弦波，频响±8.0dB）。 |
内部基带信号发生器 | 通道数：2（I 和 Q） 最大码元速率： 标配：150Msps 选件 H31-1000：300Msps 选件 H31-2000：600Msps 基带波形内存： 标配：1G 样点 选件 H32：4G 样点 实时基带模式： 调制格式： PSK：BPSK、QPSK、AQPSK、OQPSK、π/4DQPSK、8PSK QAM： 16、32、64、128、256、512、1024、2048、4096 FSK：2、4、8、16、32、64 ASK、MSK、APSK任意波调制 多音模式最大频率间隔（H31-2000）：2GHz EVM： <0.5% （典型值） （RMS%，码元速率 4Msps，根奈奎斯特滤波器， α=0.3，QPSK 格式） 任意波模式： 数据格式：波形段、序列 最大时钟频率（H31-2000）：2.5GHz 触发模式：连续、单次、门控 触发源：键触发、外部 触发类型：自动、触发、实时、单次忽略重复触发、单次缓冲重复触发、单次实时重复触发、门控高有效、门控低有效。 |

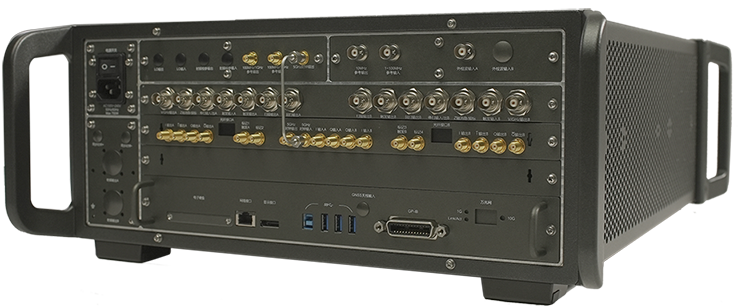

一般特性 |
射频输出端口 | 1466C/D-V：3.5mm（阳），阻抗50Ω 1466E/G-V：2.4mm（阳），阻抗50Ω 1466H/L-V：1.85mm（阳），阻抗50Ω |
最大外形尺寸 （宽×高×深） | 475mm×193mm×610mm（包括把手和防护底角） 426mm×177mm×500mm（不包括把手和防护底角） |
重量 | ＜35千克（型号、选件配置不同，重量不同） |
电源 | 100～120VAC，50～60Hz；或200～240VAC，50～60Hz（自适应） |
功耗 | 小于700W |
温度范围 | 工作温度：0℃～+50℃；存储温度：-40℃～+70℃ |
