方案概述

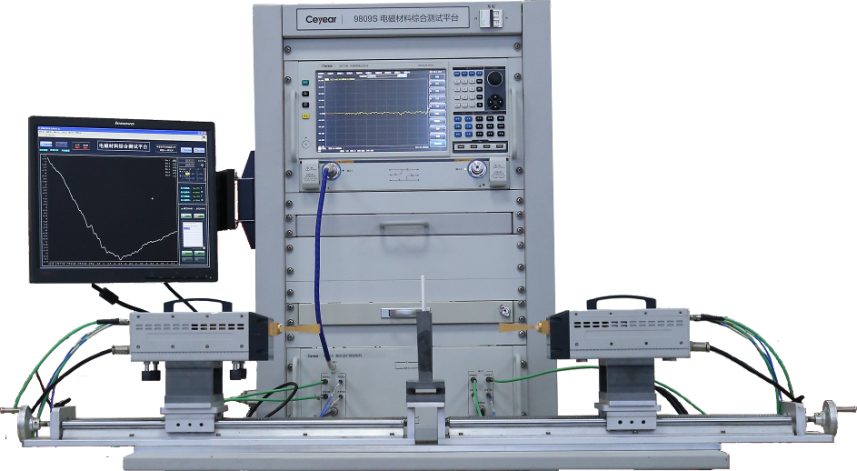

材料电磁参数测试系统测试频率范围覆盖100MHz～500GHz，可实现材料复介电常数、复磁导率等参数测试。系统由矢量网络分析仪、测试夹具、系统软件等组成，根据用户不同频率、材料类型的测试需求，可选用同轴空气线、波导腔、探头以及自由空间测试装置等多种不同夹具进行测试。

主要特点

• 系统配置灵活，测试方法齐全

• 自动测量软件简单易用，方便快捷

• 一次连接同时测量多个参数

• 兼容多种测试夹具

同轴空气线测试方法

       适用于0.1GHz~18GHz频段范围内使用，将被测样品加工成环状放置在夹具内部，随后利用同轴校准件完成全二端口校准，最后在同轴夹具中放置被测样品，利用加载样品后的S参数、夹具及样品厚度等参数进行计算，即可得到样品在宽频带下的电磁参数，该方法特点是测试速度快、宽频带，一个样品即可实现0.1GHz~18GHz全频段测试，同时针对粉末样品，系统配备制样模具，为用户制备样品提供方便。

波导传输线测试方法

       适用于0.75GHz~110GHz频段范围内使用，将被测样品加工成矩形块状放置在夹具内部，随后利用相应频段的波导校准件完成全二端口校准，在校准方法的选择上，可分别进行SOLT和TRL两种校准方式，被测样品要求为相应频段的标准波导口径尺寸，最后在波导夹具中放置被测样品，利用加载样品后的S参数、夹具及样品厚度等参数进行计算，即可得到样品在相应频段下的电磁参数，该方法特点是样品容易制备，测试精度高。

探头法测试方法

       适用于0.1GHz~50GHz频段范围内使用开口同轴探头对均匀、各向同性的流体、半流体材料的相对介电常数及损耗角正切的检测，校准方式为单端口校准，该方法特点是可对高损耗型样品在宽频带内进行测试。

自由空间法测试方法

       适用于2GHz~500GHz频段范围内使用，测试样品要求为平板状，通常该方法在40GHz以下选用透镜天线，40GHz以上选用高增益喇叭天线即可。该方法采用自由空间校准，特点是校准方便，可在毫米波及THz频段对样品进行测试。

系统软件

       该软件具备同轴波导传输线法、自由空间法、探头法等测试方法，具备丰富的仪器资源库，兼容国内外主流测试仪器，设置界面简易友好，可对测试数据进行后处理及报表生成。

    测试方法选择功能

       根据选用的测试方法的不同，会进行相应方法的测试参数设置及校准提示。

    电磁参数计算功能

       根据样品校准后的S参数计算被测材料的介电常数、磁导率、及电、磁损耗角正切等电磁参数，同时具备非磁性材料测试功能，具备电磁参数反演反射率功能。

    电磁参数显示功能

       二维坐标系显示复介电常数及损耗角正切等参数。通过软件参数列表选择不同，数据及图形显示区域会进行相应选择项的数据及图形显示。

    测量结果分析功能

       可选择并加载多个已测量的数据文件，同时显示多条测量曲线进行比对。对于不同波段的测量数据，可同时绘制测量曲线，实现材料电磁参数在宽频带内的变化情况。

典型应用

       材料电磁参数测试系统测试方法齐全，频率范围覆盖广，可广泛应用于航空航天、卫星通信、导航、电路、安防安检及农业生产过程中土壤、水质的检测。

技术规范

订货信息

主机：

矢量网络分析仪系列

扩频模块系列    40GHz~500GHz

标配：

选件：
