前言
为实现中国 2030 年碳达峰和 2060 年碳中和的长远目标，中国将逐步建立起以可再生能源为基础的新型电力系统。风力发电，光伏发电的装机容量不断增长，与之配套的储能项 目装机容量也不断增长。
德维创基于 PXIE 总线技术的功率分析仪，同时也是一台信号记录仪。高达 10MS/s 的采样率以及 24bit 的分辨率精确捕捉测试过程中的动态信号；高达 0.03%的电压电流测试精 度保证了测试数据的准确性；通道间同步精度高，无相差确保功率计算的相位一致；一台德 维创功率分析仪有多达 16 个不同功率组和功率参数的计算能力，可同时分析多台电机、逆 变器或变流器；PXIE 总线的高传输速率以及高存储速率确保数据无间隙、长时间地存储到硬盘中。德维创功率分析仪基于模块化的设计，使得用户可以灵活搭配，从而适应各类不同的 电流传感器和各类测试场景。丰富的通讯协议以及软件接口，数据可以发送、汇总至上位机 或数据处理中心，实现自动化测试。
德维创为新能源行业提供丰富多样的测量解决方案，从性能分析到品质检查，响应各种 测量场景。基于高速和高精度的测量技术进行现状把握和分析，帮助提高产品的性能与品质。
本手册基于 GB-T 34133-2017 以及 GB-T 37409-2019 编写。
1. 充放电检测

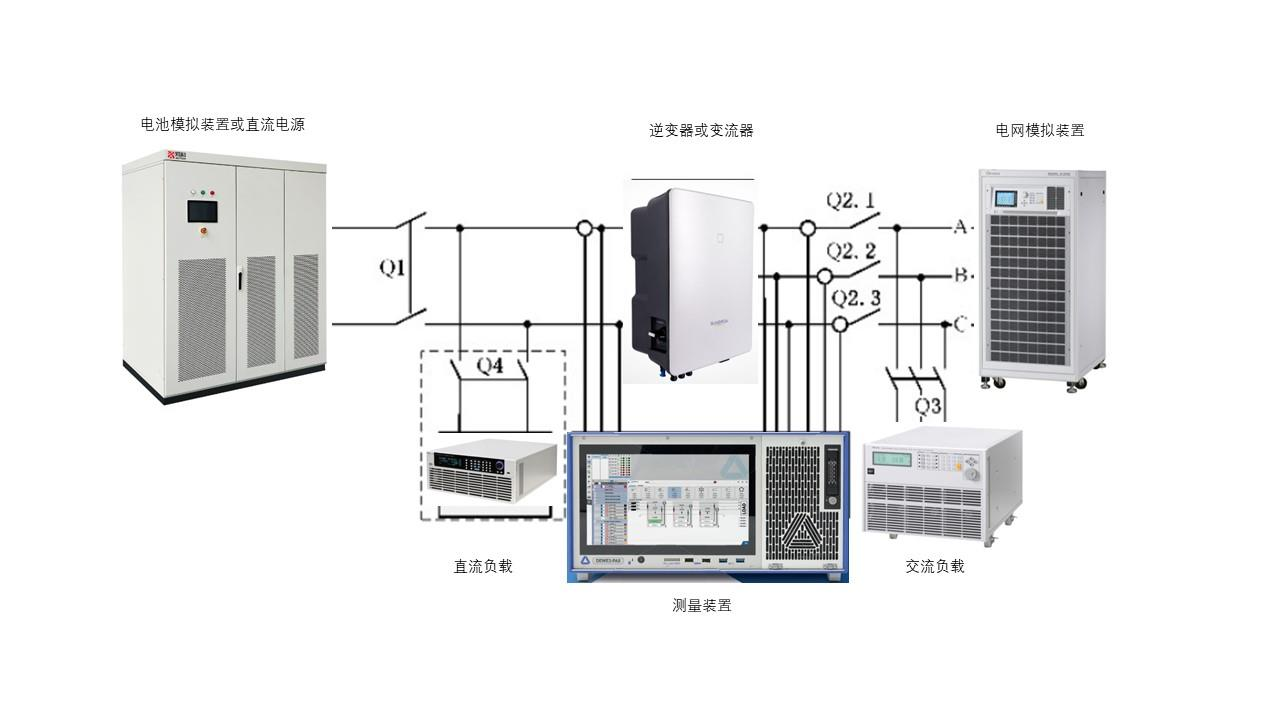

同时测量逆变器或变流器输入侧的直流的电流与电压以及输出侧的交流电流与电压，准确评 估逆变器或变流器的充放电性能。
测试内容：
1.1 充放电转换时间检测
1.2 电流误差、恒流充电稳流精度检测
1.3 恒流充电电流纹波系数检测
1.4 电压误差、恒压充电稳压精度检测
1.5 恒压充电电压纹波检测
2. 并离网切换检测
同时测量逆变器或变流器负载侧及交流侧的电压，并捕捉并网开关的动作信号，精确测试并 离网切换时间。
测试内容：
2.1 被动并网转离网切换时间检测
3. 效率检测
同时测量逆变器或变流器直流侧与交流侧的功率，精确计算转换效率。
测试内容：
3.1 整流效率、逆变效率检测
3.2 待机损耗检测
3.3 空载损耗检测
4. 电能质量测试
测量逆变器或变流器交流侧的电压与电流，功率分析仪可直接计算其谐波、闪变、不平衡度 及直流分量。
测试内容：
4.1 电流谐波检测
4.2 电压谐波检测
4.3 电流间谐波检测
4.4 电压间谐波检测
4.5 闪变检测
4.6 三相不平衡度检测
4.7 直流分量检测
5. 输出检测
测试逆变器或变流器交流侧的电压，频率及功率。德维创功率分析仪的高精度与高采样率可 准确测试瞬态电压与电压偏差，准确计算出交流电的频率与功率。
测试内容：
5.1 输出电压偏差检测
5.2 输出频率偏差检测
5.3 电压动态瞬变值检测
5.4 有功功率控制检
5.5 无功功率控制能力检测
5.6 功率因数检测
5.7 频率适应性检测
5.8 电压适应性检测
6. 低/高压穿越能力检测
德维创功率分析仪可计算并记录电压，电流的快速变化。并可直接计算出有功电流，无功电流的正负序分量。
测试方法：

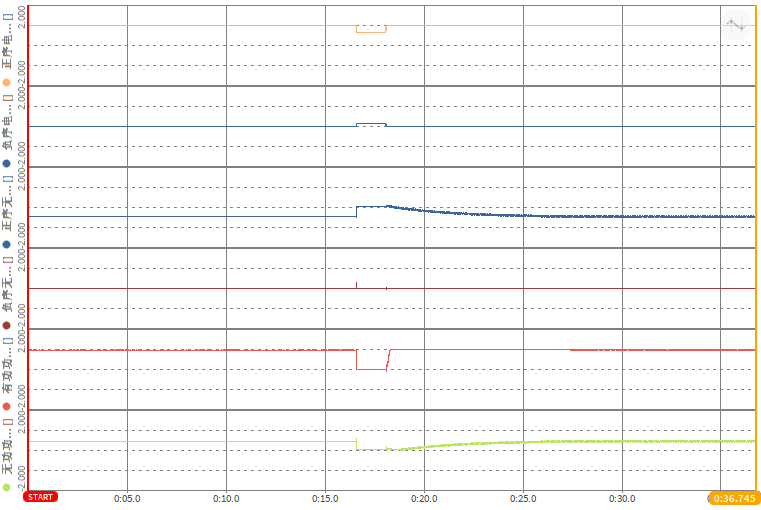

利用波形图记录电压跌落或上升曲线图，无功电流变化图。使用光标计算跌落时间，功率恢 复时间等。
7. 防孤岛保护性能检测

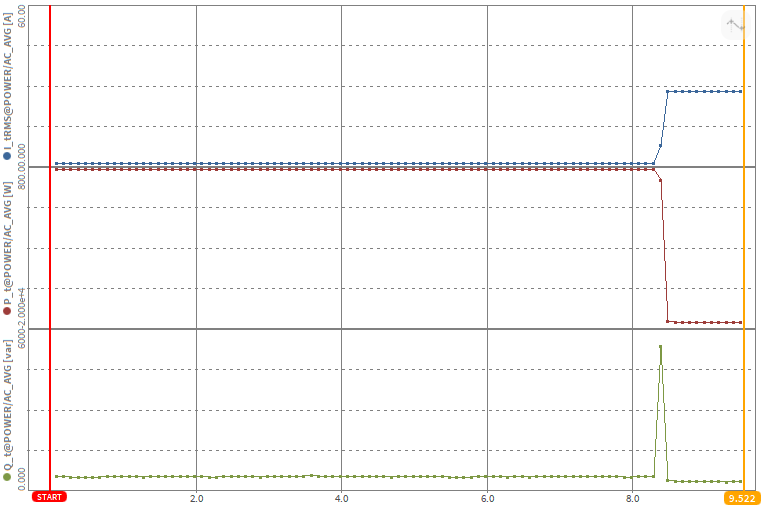

利用波形图记录开关断开时，有功、无功以及电流的变化情况。
使用设备：
DEWE3-PA8 TRION3-1820-POWER-4 CT-1000
+
+
EWE3-PA8 一体化式主机；
集成传感器电源可为 8 个电流传感器供电；
可加装 4 张 TRION3-1820-POWER-4 功率采集卡进行 16 路电压及 16 路电流测试；
高压通道量程可达±2000Vpeak，电流通道量程可达 40Apeak；
测试精度：直流±0.02%*reading±0.02%*range；交流 0.5~1kHz：±0.03%*reading 无量程误差；
无间隙存储，无需示波器即可查看信号波形。
CT-1000：DC/AC 1000A，基本精度：<0.05%
